一种跟随式压提环机

• 授权公告号：220973391U
• 申请日：2023-11-10
• 授权公告日：
• 申请公布日：2024-05-17
• 申请号：2023230388379
• 专利类型：实用新型

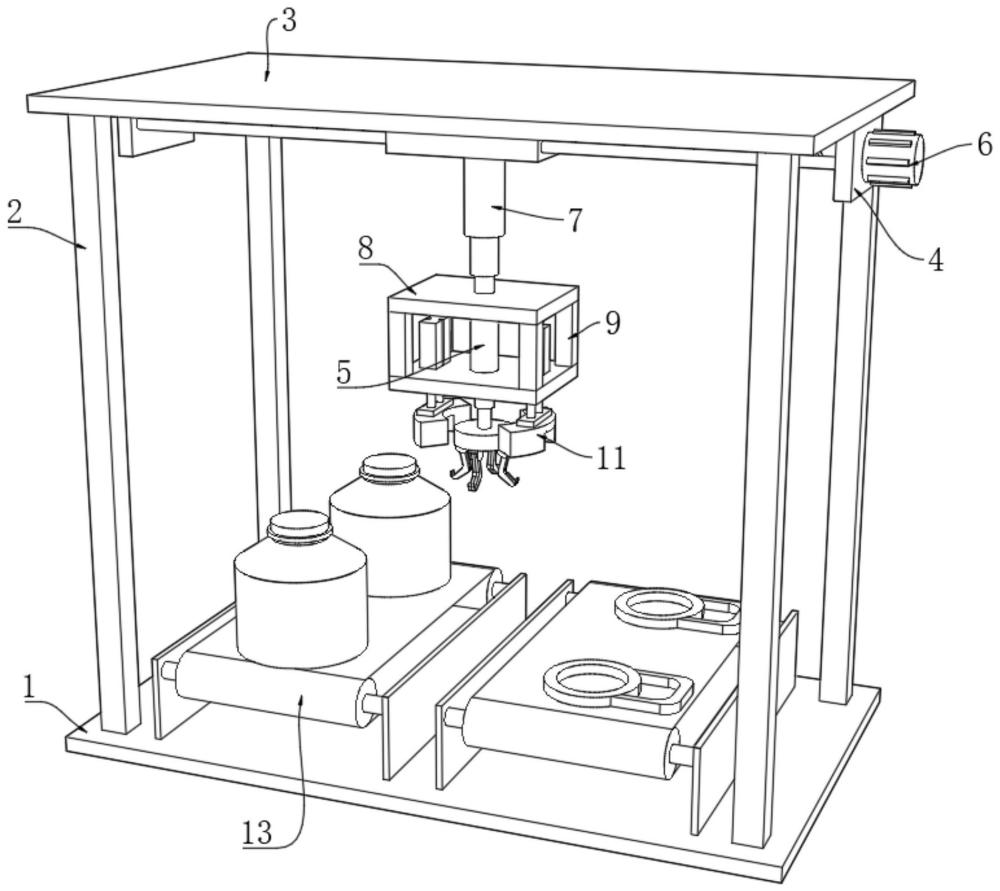

• 本实用新型公开了一种跟随式压提环机，包括定位基板，定位基板的顶部呈对称固定安装有四组支撑柱，四组支撑柱的底端固定安装有顶板，顶板的下方设置有将提环进行拿取的取料组件，通过设置第二电动推杆和机械爪的配合使用，可将机械爪向下推进进行取料操作，通过设置丝杆、驱动电机和平移块的配合使用，可将动力组件和取料组件进行水平方向的往复运动。

  通过导向杆，起到了对平移块进行限位的作用，使得平移块运行过程中更加稳定，通过设置双轴气缸和弧形压紧块的配合使用，起到了将提环进行压环操作的作用，通过第一电动推杆，起到了将升降板和固定板进行升降的作用，从而可将动力组件和取料组件进行高度调节。
